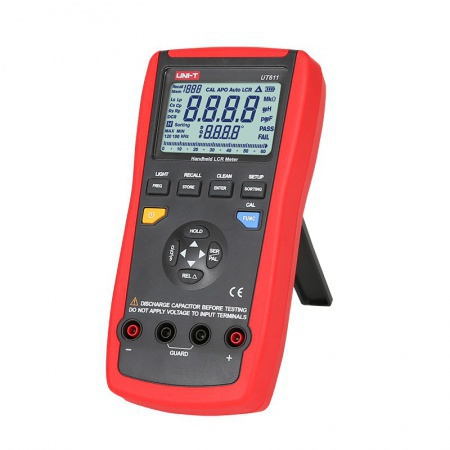

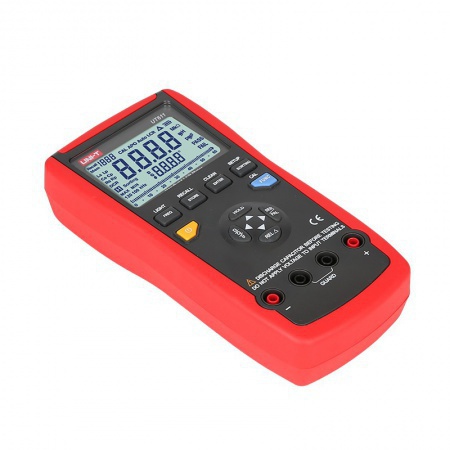

型號：UT611 LCR 數字電橋表
產品介紹：
UT610系列LCR數字電橋表能準確并穩定地測定各種電子元件參數，主要是用來測試電感、電容、電阻的測試儀。該系列具有串/并聯測量模式選擇，測量元器件品質因數、損耗、相位角、等效電阻測量和直流電阻測量；電感、電容、電阻交流模式下其能夠提供多達5種測量頻率，更能滿足實際需要。UT610系列具有功能直接、操作簡便等特點，能以較低的預算來滿足生產線質量保證、進貨檢驗、電子維修業對器件的測試要求
產品特點:
5999/999次計數雙液晶顯示屏，帶30段模擬條顯示
LCR自動識別/手動測量模式選擇
串聯/并聯測量模式選擇
4種測試頻率選擇（100Hz/120Hz/1KHz/10KHz）
損耗因數（D）、品質因數（Q）、相位角（θ）、等效串聯電阻（ESR）、等效并聯電阻（EPR）、DCR直流電阻參數測量
DCR直流電阻測量
開路/短路校準補償，可有效降低因測試線帶來的分布參數干擾
篩選測量模式，用于快速篩選主參在一定范圍的原件
1000組數據存儲/回讀功能
相對值測量模式
數據保持、LCD背光燈、自動關機功能，
儀表符合CE歐洲共同體（European Union）標準
技術指標：
基本功能 | 量程 | 最高精度 |
型號 |
| UT611 |
電感 (H) | 600uH～200H | ±(0.5%+5) |
電容 (F) | 600pF～10mF | ±(0.5%+5) |
電阻 (Ω) | 60Ω～20MΩ | ±(0.5%+5) |
測試頻率 (Hz) | 100Hz/120Hz/1KHz/10KHz | √ |
測試電壓 | 0.5Vrms | √ |
測試參數 | L/C/R/DCR/Q/D/θ | √ |
特殊功能 |
最大顯示 |
| 6000 |
D/Q最大顯示 |
| 6000 |
D/Q分辨率 | 0.001 | √ |
自動量程 |
| √ |
實時顯示測試頻率 |
| √ |
測量模式 | 串聯/并聯 | √ |
自動關機 |
| √ |
低電壓顯示 | ≤6.8V | √ |
數字保持 |
| √ |
相對測量 |
| √ |
數據存儲 |
| 1000 |
LCD 背光 |
| √ |
模擬條 |
| 31段 |
篩選功能 |
| √ |
校準功能 |
| √ |
輸出阻抗 | 120Ω | √ |
LCR自動識別測量 |
| √ |
一般特征 |
電源 | 9V電池(6F22) 或 USB供電 |
LCD尺寸 | 40 X 63mm |
機身顏色 | 紅色 + 灰色 |
機身重量 | 374g |
機身尺寸 | 96 X 193 X 47mm |
標準配件 | 電池、SMD測試鉗、USB數據線、轉接插座 |
標準包裝 | 彩盒、說明書、保修卡 |
標準包裝數量 | 24臺 |
標準包裝尺寸 | 610mm X 450mm X 355mm |
標準包裝箱毛重 | 22.3Kg |
可選配件 |
USB電源適配器（收費） |
