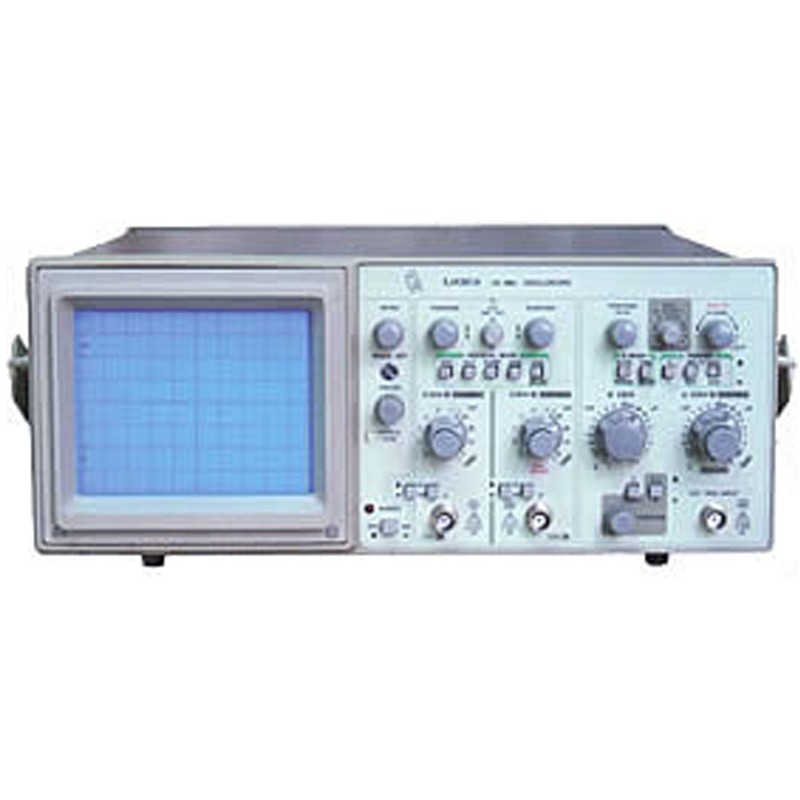

XJ4361A型示波器具有100MHz頻帶寬度，廣泛應用于計算機、通訊等眾多領域觀察高速脈沖和高頻信號。本儀器的延遲掃描功能可對復雜信號的任意部分進行擴展，以利觀察并提高測量精度。本儀器以高能價格比的設計理念，對電路形式進行優化和創新，采用5”進口高亮度CRT，是一種理想的操作方便的通用示波器。
垂直系統
|
頻帶寬度 |
DC～100MHz |
| ·上升時間 |
≤3.5nS |
| ·偏轉系數 |
5mV/div～5V/div, 分10檔 |
| ·工作方式 |
Y1、Y2、交替、斷續、Y1+Y2 |
水平系統
|
偏轉系數 |
A 50nS/div～0.2S/div, 分21檔
B 50nS/div～20mS/div, 分18檔 |
| ·擴展 |
×10 |
| ·顯示方式 |
A 掃描、A/B交替掃描、B掃描 |
| ·工作方式 |
自動、觸發、X-Y |
| ·觸發方式 |
常態、自動鎖定 |
一般性能
|
有效顯示面 |
8×10div(1div=1cm)
采用進口高亮度CRT |
| ·使用電源 |
AC 220V/50Hz |
| ·外型尺寸 |
330B×130H×440Dmm |
| ·重量 |
約7.5kg |
