XJ1631型數字函數信號發生器發生正弦波、脈沖波、方波、三角波和鋸齒波等五種波形，外測頻率范圍為10Hz～100MHz。

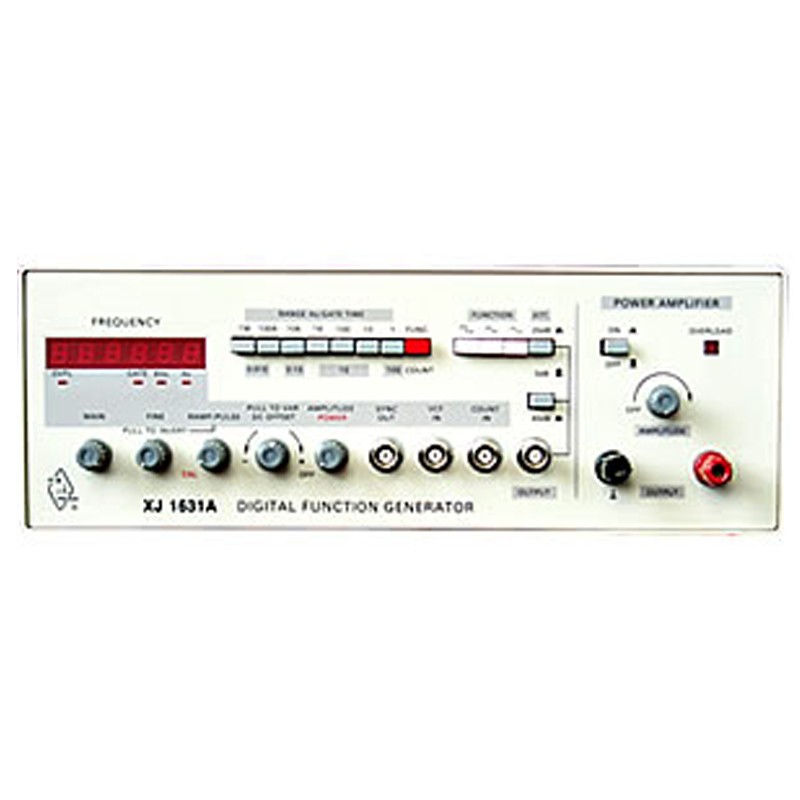

XJ1631A型數字函數信號發生器帶4W輸出功率源，其它性能指標同于XJ1631型數字函數信號發生器。
本兩款儀器操作攜帶方便，性能穩定可靠，被應用于無線電行業眾多領域，特別在院校教學實驗中得以廣泛應用。
函數發生器
產生方波、三角波、正弦波、脈沖波和鋸齒波。
|
函數信號頻率范圍 |
由0.1Hz到2MHz，分七個頻率檔級。
0.1Hz～2Hz, 1Hz～20Hz,
10Hz～200Hz,100Hz～2KHz,10Hz～100MHz,1KHz～20KHz,100KHz～2MHz |
|
·正弦波失真度 |
10-30Hz，＜3%。30Hz以下至100KHz≤1% |
|
·方波響應 |
前沿/后沿≤100ns（開路）
同步輸出（SYNC OUT）信號的幅度與前沿 |
|
·幅度(開路) |
≥3Vp-p 前沿：tr≤25ns |
|
·最大輸出幅度(開路) |
f＜1MHz≥20Vp-p 1MHz≤f≤2MHz≥16Vp-p |
|
·直流偏置(開路) |
|
|
·最大直流偏置 |
±10V |
|
·輸出阻抗 |
Zo=50±5Ω |
|
·占空比 |
脈沖的占空比與鋸齒波的上升沿、下降沿可邊疆變化，其變化范圍大于10%-90% |
|
·壓控振蕩(VCF) |
外加直流電壓0-5V變化時，對應的頻率變化大于100:1 |
|
·輸出功率 |
4W（1631A） |
頻率計數器
|
六位LED數碼管顯示計數頻率，發光二極管指示頻率量程范圍（Hz，KHz，閘門、溢出） |
|
·計數器頻率范圍 |
計數輸入10Hz～100MHz頻率顯示方式：四位數碼管顯示，發光二極管指示頻率量程范圍（Hz，KHz，閘門、溢出） |
|
·頻率精度 |
±（1個字±時基精度） |
一般性能
|
尺寸 |
240B×100H×300Dmm(XJ1631)
320B×110H×370Dmm(XJ1631A) |
|
·重量 |
約3Kg(XJ1631) 約5Kg(XJ1631A) |
|
·電壓 |
220V±22V，頻率 50±2.5Hz |
|
·視在功率 |
約10.5VA(XJ1631) 約60VA(XJ1631A) |
