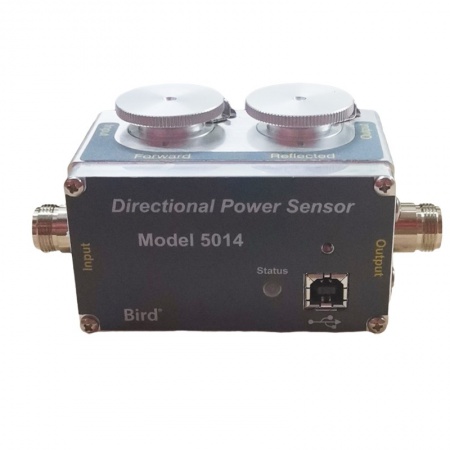

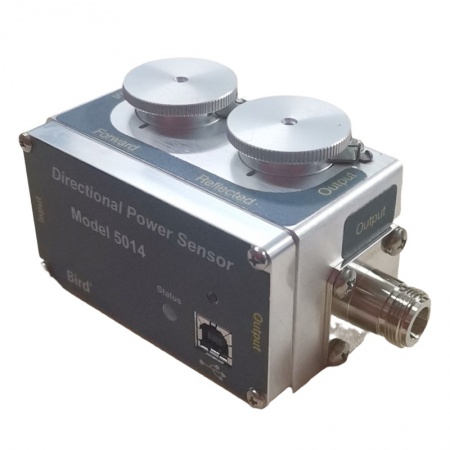

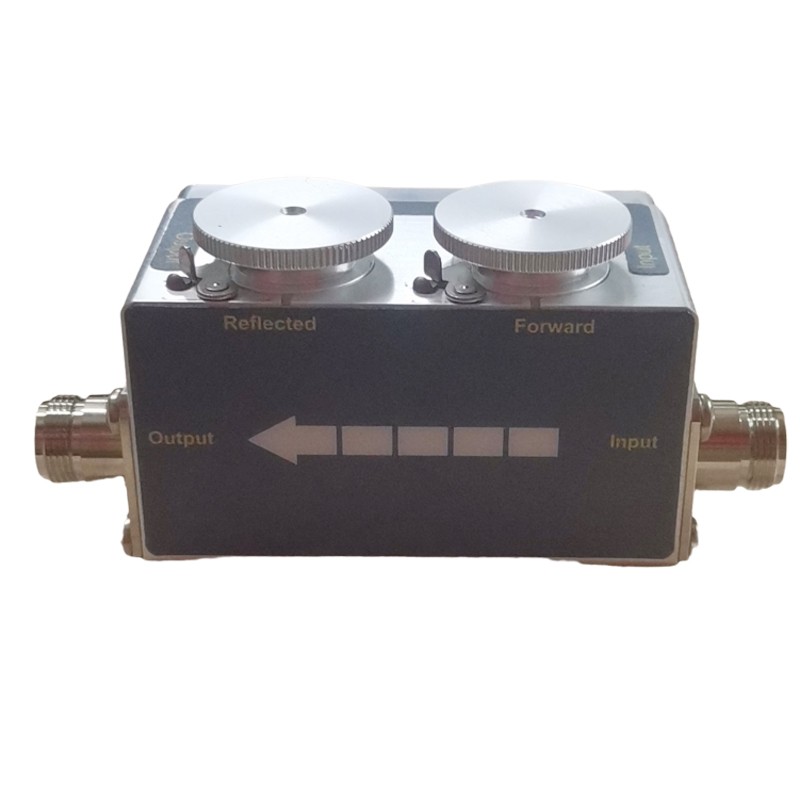

美國Bird鳥牌5014定向功率傳感器USB功率計(需配探頭使用)
兩種使用方式:
1> 5000NG+5014
2>5014+VPM3(軟件)+電腦
5010系列
Bird鳥牌定向功率傳感器（DPS）是最靈活的射頻傳感器當今市場上。 有了這個雙插槽，Thruline?傳感器，可以從多種Bird鳥牌探頭中選擇到單位量身定制您的需的頻率范圍和功率范圍。 此外，選擇幾十種包括（N，BNC，HN，7/16 DIN）多變的輸入和輸出的射頻連接器.可以與5000-XT或通過計算機與我們的Windows兼容的軟件工具VPM2操作您的傳感器。
DPS的測量真實的平均功率和/或峰值功率與卓越的準確度可溯源至美國國家標準與技術研究院（NIST）。
型號
5010B，定向功率傳感器，帶DB9連接器
5014， 定向功率傳感器，帶USB接口
產品規格：
| 產品編號 | 5010系列 |
| 項目名稱 | 定向功率傳感器（DPS） |
| 頻率范圍 | 2 MHz至2.7 GHz 指定探頭 |
| 功率范圍 | 125mW至1 kW的滿刻度,指定探頭 |
| 阻抗Ω | 50 |
| 峰均比 | 最大10dB使用DPM探頭 |
| 準確性 | 真正的平均功率： |
| 讀數的±5％（15至35°C） |
| 讀數的±7％（-10?50°C）峰值功率 |
| 滿量程的±8％ |
| 插入駐波比 | 1.05:1從0.45 - 1000 MHz（與N型連接器） |
| 建立時間 | <2.5秒 |
| 連接器 | QC型，通用N型號接頭 |
| 電源 | 從通過電纜連接主機儀器 |
| 接口 | 5010B：DB9（專有配置OS06） |
| 5014：USB 1.1 B型 |
| 重量 | 1.12磅（0.51千克） |
| 尺寸高x寬x深 | 2.3“×2.1”×3.5“（高x寬x深） |
| （58 X 53 x 89毫米），不包括連接器 |
| 指向性 | 30分貝（具體值取決于所選元素） |
| 濕度 | 95％最大。 （無冷凝） |
| 脈沖寬度參數 | > 100 MHz的800μs最小。 |
| 26 - 99 MHz的1.5μs最小。 |
| 2 - 25 MHz的15μs最小。 |
| 脈沖重復頻率峰值 | 15 PPS分鐘。 |
| 脈沖占空比 | 1×10-4分鐘。 |
| 動態范圍 | 16分貝 |
| 工作溫度 | -10到+50°C（14至122°F） |
| 儲存溫度 | -40到+75°C（-40至167°F） |
