<noframes id="ocmye"></noframes> 產品介紹:

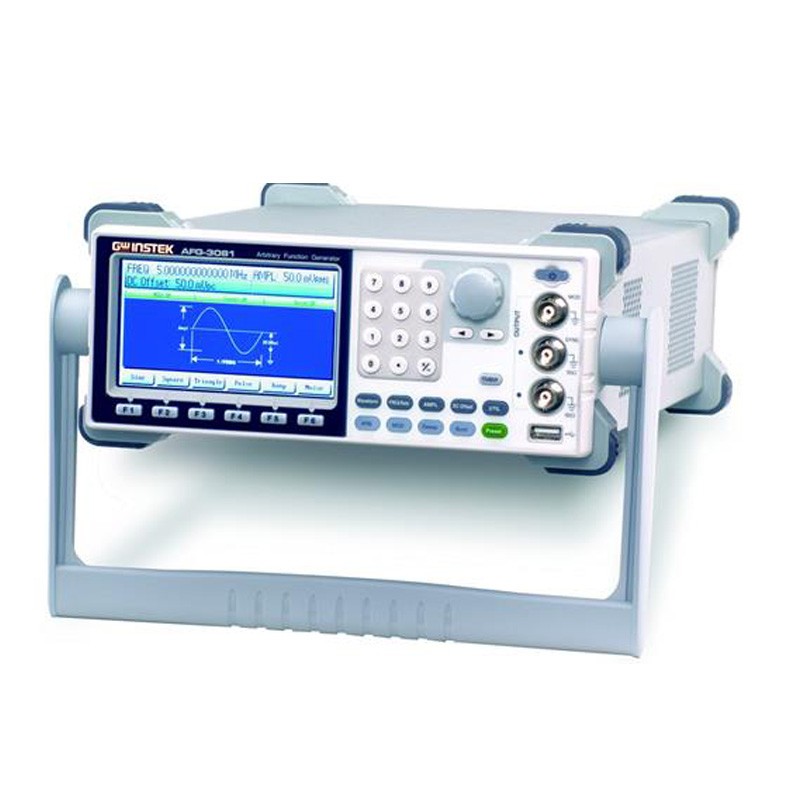

AFG-3000
Series是一個具備功能強大的任意波形函數信號產生器，他的設計可符合于工業應用以及教育科研使用。這個系列提供了80MHz以及50MHz兩個頻寬，且內建了Sine,
Square, Triangle, Ramp, Pulse, Noise等標準信號，且提供AM, FM, FSK, PWM, Sweep,
Burst等應用信號以滿足各類波形的需求。
AFG-3000 Series同時提供16
bit高分辨率、200MSa/s取樣率以及1M內存深度的任意波形編輯功能，且可直接透過直覺式的面板操作來編輯所需的波形，且內建的1M內存，可讓使用者進行波形分段存取/輸出，除了可節省內存的使用空間外，還可讓使用者儲存更多的波形。DWR功能可直接從GDS-2000系列示波器將波形直接讀出到AFG-3000內，除了不需透過PC連接外，還可讓使用者在進行除錯或測試的時候方便波形描述，避免使用了錯誤的測試條件。
產品特點：
1uHz~80/50MHz寬廣的頻率范圍
全頻段1uHz頻率分辨率
標準波形:正弦波、方波、三角波、斜波、脈沖波、噪聲波
內置AM、FM、PWM、FSK、掃頻、Burst信號
16位,200MSa/s,1M點長度的任意波形
DWR(任意波形重建)功能
任意波形編輯PC軟件
4.3" 高分辨率LCD顯示
USB Host/Device,RS-232C,GPIB標準接口
產品規格：
| 型號 | 頻率范圍 | 采樣率 | 分辨率 | 波形長度 | 標配接口 |
| AFG-3081 | 1uHz-80MHz | 200MSa/s | 16bits | 1M | USB/RS232/GPIB |
| AFG-3051 | 1uHz-50MHz | 200MSa/s | 16bits | 1M | USB/RS232/GPIB |
技術指標:
| 詳細規格 | |||
| AFG-3081 | AFG-3051 | ||
| 波形 | |||
| 標準波形 | 正弦波, 方波, 鋸齒波, 脈沖波, 噪聲波, 直流, DC, Sin(x)/x, 指數上升, 指數下降, 負鋸齒波 | ||
| 任意波形 | |||
| ARB功能 | 內置 | ||
| 采樣率 | 200 MSa/s | ||
| 重建率 | 100MHz | ||
| 波形長度 | 1M 點 | ||
| 幅值分辨率 | 16 位 | ||
| 非易失性存儲器 | 10組1M內存(1) | ||
| 自定義輸出區域 | 任意2 ~ 1M點 | ||
| 自定義標記輸出 | 任意2 ~ 1M點 | ||
| 頻率特性 | |||
| 范圍 | 正弦波、方波 | 80MHz | 50MHz |
| 三角波、鋸齒波 | 1MHz | ||
| 分辨率 | 1uHz | ||
| 準確性 | 穩定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ | |
| 老化率 | ±1 ppm, per 1 year | ||
| Tolerance | ≤1 uHz | ||
| 輸出特性*2 | |||
| 幅值 | 范圍 | 10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(開路) | |
| 準確度 | ± 設定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp) | ||
| 分辨率 | 0.1 mV or 4 位數 | ||
| 平坦度 | ± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(對應于最大振幅正弦波 to 1 kHz) | ||
| 單位 | Vpp, Vrms, dBm, | ||
| 偏移 | 范圍 | ±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit) | |
| 準確度 | 設定值的1% + 2 mV+ 0.5% 振幅高度 | ||
| 波形輸出 | 阻抗 | 50Ω typical (fixed)；> 10MΩ (output disabled) | |
| 輸入保護 | 短路保護，超載繼電器自動禁用主輸出 | ||
| SYNC輸出 | 范圍 | TTL-compatible into>1kΩ | |
| 阻抗 | 50Ω標準值 | ||
| 正弦波特性 | |||
| 諧波失真*5 | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp | ||
| 總諧波失真 | DC 到 20 kHz：< 0.2%+0.1mVrms | ||
| 偽波(非諧波)*5 | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz | ||
| 相位噪聲 | ＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band | ||
| 方波特性 | |||
| 上升/下降時間 | <8 nS*3 | ||
| 過激信號 | < 5% | ||
| 不對稱性 | 周期的1%+1 ns | ||
| 可調占空比 | 20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz ；50.0%(Fixed) 50～80MHz | ||
| 抖動 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz | ||
| 斜波特性 | |||
| 線性度 | ＜峰值輸出的0.1% | ||
| 對稱性 | 0% to 100% | ||
| 脈沖特性 | |||
| 周期 | 20ns～ 2000s | ||
| 脈沖寬度 | 8ns～ 1999.9s最小脈沖寬度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值 | ||
| 過激信號 | <5% | ||
| 抖動率 | 100 ppm +50 ps | ||
| AM調制 | |||
| 載波波形 | 正弦波, 方波, 三角波, 鋸齒波, 脈沖波, 任意波 | ||
| 調制波形 | 正弦波, 方波, 三角波, 正/負鋸齒波 | ||
| 調制頻率 | 2 mHz to 20 kHz | ||
| 深度 | 0% to 120.0% | ||
| 信號來源 | 內部/外部 | ||
| FM調制 | |||
| 載波波形 | 正弦波, 方波, 三角波, 鋸齒波 | ||
| 調制波形 | 正弦波, 方波, 三角波, 正/負鋸齒波 | ||
| 調制頻率 | 2 mHz to 20 kHz | ||
| 峰值偏移 | DC to 80 MHz | DC to 50 MHz | |
| 信號來源 | 內部/外部 | ||
| PWM調制 | |||
| 載波波形 | 方波 | ||
| 調制波形 | 正弦波, 方波, 三角波, 正/負鋸齒波 | ||
| 調制頻率 | 2 mHz to 20 kHz | ||
| 偏移 | 脈沖波的0% ～ 100.0% | ||
| 信號來源 | 內部/外部 | ||
| FSK調制 | |||
| 載波波形 | 正弦波, 方波, 三角波, 鋸齒波, 脈沖波 | ||
